產品特征

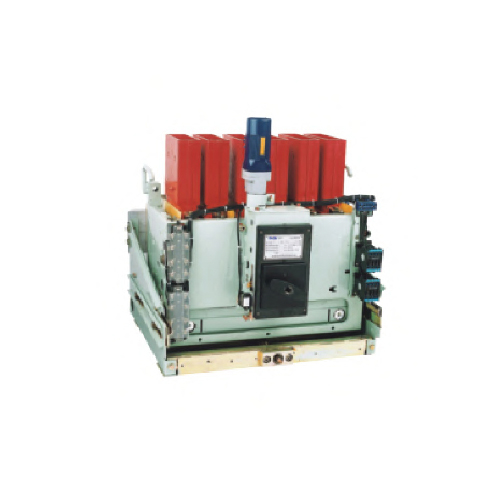

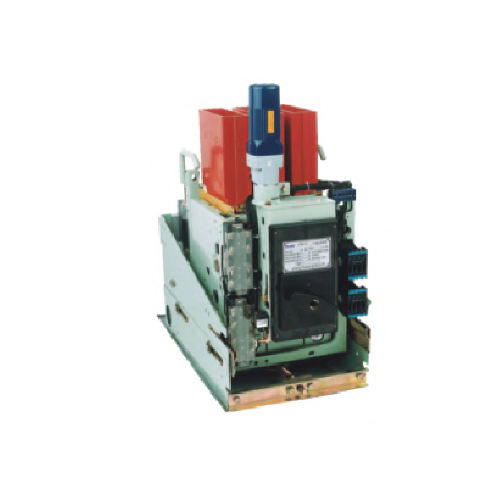

斷路器是采用立體式的積木結構，分為四個殼架電流等級，即630~1605A一個殼架電流等級;2000-2505A一個殼架電流等級，3200~3205A一個殼架電流等級，400OA~4005A—個殼架電流等級。四個殼架以630~1605殼架為基礎，其它殼架則根據不同的額定電流采用積木式結構拼裝而成。整體斷路器由框架、觸頭系統、滅弧系統、脫扣器、操作機構、抽屜框架、插刀、插座及二次接線回路組成。總體結構分固定連接式和抽屜式兩種，抽屜式附有加長導軌以利于用戶的維修。接線方式有垂直進出線、水平進出線，操作方式有手動操作、直接電動操作和預貯能操作。斷路器的過電流脫扣器由瞬時脫扣器、長延時脫扣器和短延時脫扣器組成。用戶可根據使用要求進行組合，實現一段、二段或三段保護。
